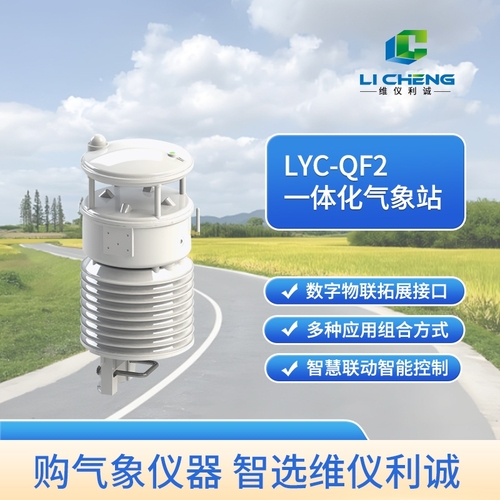

一体化气象站结构组成

一、传感器模块

（一）核心气象要素传感器

• 风速风向传感器

  • 类型：超声波式（无机械转动部件，利用声波时差测量，抗干扰性强）或风杯 + 风向标式（机械传动，成本较低）。

  • 安装位置：通常位于设备顶部，确保无遮挡，准确捕捉气流。




• 温湿度传感器

  • 原理：采用电容式或电阻式传感器，部分集成数字信号处理芯片（如 SHT30、DHT22），实时测量空气温度和相对湿度。

  • 防护：加装防辐射罩或通风百叶窗，避免阳光直射和雨水侵袭。




• 气压传感器

  • 功能：测量大气压强，用于辅助判断天气变化（如气压下降可能预示低气压系统来临）。

  • 集成方式：多为高精度硅压阻式传感器，内置温度补偿电路，安装于设备内部电路板。




• 降雨量传感器

  • 类型：翻斗式（通过翻斗计数雨水体积）或压电式（利用雨滴冲击产生的电信号计量），安装于设备下方，配导流槽收集雨水。




• 光照与辐射传感器

  • 光照强度：采用光敏二极管或硅光电池，测量太阳辐射强度（单位：lux 或 W/m²）。

  • 紫外线（UV）/ 光合有效辐射（PAR）：部分设备集成 UV 传感器或 PAR 传感器，用于农业、科研等领域。




（二）可选扩展传感器

• 土壤温湿度传感器：用于农业气象站，插入地表或埋入土壤中。

• CO₂、O₃等气体传感器：用于环境监测，测量空气质量指标。

• 能见度传感器：通过红外或激光散射原理，监测大气能见度，适用于交通气象站。

二、数据采集与处理单元

• 数据采集模块

  • 功能：通过 ADC（模数转换器）将各传感器的模拟信号转换为数字信号，统一采集并缓存。

  • 核心部件：多采用单片机（如 STM32）或嵌入式处理器，支持多通道同步采集，确保数据时间戳一致。




• 数据处理与存储

  • 算法处理：内置滤波算法（如卡尔曼滤波）去除噪声，计算衍生参数（如露点温度、风寒指数）。

  • 存储介质：配备 SD 卡或 EEPROM，本地存储历史数据，避免通信中断时数据丢失。




三、通信传输系统

• 无线通信

  • 4G/5G：通过 SIM 卡接入蜂窝网络，适用于远程实时传输，覆盖范围广。

  • LoRa/Sub-GHz：低功耗远距离通信，适合山区、野外等场景。

  • Wi-Fi/ZigBee：短距离通信，用于设备调试或局域网络连接。




• 有线通信

  • RS485/RS232：工业级串口通信，连接上位机或其他设备。

  • 以太网：通过 RJ45 接口接入局域网，传输稳定，适合固定场景。




四、供电与能源管理系统

• 供电方式

  • 太阳能 + 蓄电池：主流方案，太阳能板（通常 5~20W）配合铅酸电池或锂电池（12V/24V），支持阴雨天持续工作。

  • 交流电（AC）：适用于有市电接入的场景，配稳压电源和备用电池。




• 能源管理

  • 充电控制器：防止过充、过放，优化太阳能充电效率。

  • 低功耗设计：传感器和处理器支持休眠模式，降低待机功耗，延长续航。




五、机械结构与防护外壳

• 主体框架

  • 材质：采用铝合金、不锈钢或高强度工程塑料（如 ABS），轻量化且抗腐蚀。

  • 结构设计：模块化分层布局，传感器位于顶部，数据单元和电源位于中部或底部，便于维护。




• 防护功能

  • 防水防尘：外壳达到 IP65 及以上防护等级，防止雨水和粉尘侵入。

  • 抗恶劣环境：耐高温（-40℃~70℃）、抗紫外线，部分设备加装避雷针，适应雷雨天气。




• 安装方式

  • 立杆安装：通过法兰盘固定在金属立杆上，高度通常 2~10 米，避免地面障碍物影响。

  • 壁挂或屋顶安装：适用于建筑物附近，节省空间。




六、辅助模块（可选）

• GPS 模块：用于时间同步和设备定位，确保数据时间戳准确。

• 报警模块：当监测数据超过阈值时（如风速超标），通过声光或短信报警。

• 显示面板：本地 LCD 屏显示实时数据，便于现场查看。

七、软件与系统集成

• 上位机软件：支持数据可视化、历史查询、报表生成，部分集成 AI 算法进行气象预测。

• 云端平台：通过 API 接口将数据上传至云服务器，实现远程监控和多设备管理。

总结

一体化气象站的结构设计以 “集成化、可靠性、易维护” 为核心，通过传感器、数据处理、通信、供电及防护五大模块的协同工作，实现多要素实时监测。不同应用场景（如农业、交通、科研）可通过扩展传感器或调整通信方式，满足个性化需求。
